應用概述
噴霧干燥是液體工藝成形和干燥工業中最廣泛應用的工藝。最適用于從溶液、乳濁液、懸浮液和可泵性糊狀液體原料中生成粉狀、顆粒狀產品。因此,當成品的顆粒大小分布、殘留水分含量、堆積密度和顆粒形狀必須符合精確的標準時,噴霧干燥是一道十分理想的工藝。
設備特點
★干燥速度快,料液經霧化后表面積大大增加,在熱風氣流中,瞬時就可蒸發95%-98%的水分,完成干燥時間僅需5-40秒鐘,特別適用于熱敏性物料的干燥。
★產品具有良好的分散性、流動性或溶解性,由于干燥過程是在空氣中完成的,所以基本能保持于液滴相近似的球狀,良好的分散性、流動性和溶解性,使產品純度高質量好。
★生產過程簡化,操作控制方便。通常用于濕含量40-60%的溶液(特殊物料可達90%)能一次干燥成粉粒產品,干燥后不需粉碎和篩選,減少生產工序,提高產品純度。對產品粒徑,松密度、水份,在一定范圍內可通過改變操作條件進行調整,簡化了生產工藝流程,控制和管理都很方便。

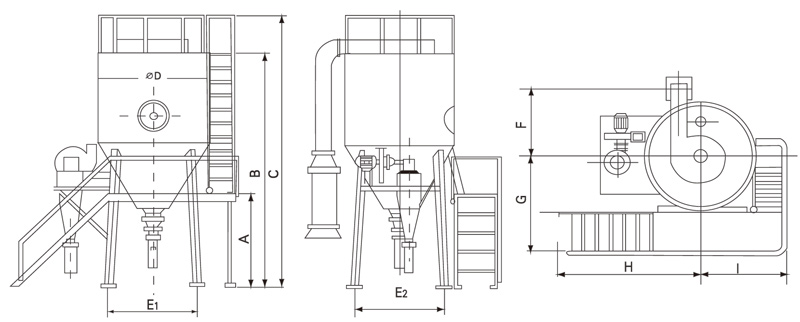

安裝參考圖
規格項目 | 5 | 25 | 50 | 100 | 150 | 200-300 | |
入口溫度 | ≤350℃ | ||||||
出口溫度 | ≤80℃~90℃ | ||||||
蒸發量(kg/h) | 5 | 25 | 50 | 100 | 150 | 200-300 | |
傳動形式 | 壓縮空氣驅動 | 機械傳動 | |||||
轉速 | 25000 | 22000 | 21500 | 18000 | 18000 | 15000 | |
噴霧盤直徑 | 50 | 120 | 120 | 120 | 150 | 180-340 | |
熱源 | 電 | 電 | 電+蒸汽、燃油、煤汽 | 電+蒸汽 | 電+蒸汽、燃油、煤汽 | 由用戶自行解決 | |
電加熱功率 | 9 | 45 | 60 | 81 | 99 | ||
干粉回收率(%) | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 | ≥95 | |
主機尺寸 | A(mm) | 1000 | 1290 | 1730 | 2500 | 2800 | 根據實際情況確定 |
B(mm) | 2100 | 3410 | 4245 | 5300 | 6000 | ||
C(mm) | 2300 | 4260 | 4645 | 6000 | 6700 | ||
?D(mm) | 1060 | 1800 | 2133 | 2560 | 2860 | ||
E1(mm) | 1050 | 1200 | 1640 | 2100 | 2180 | ||
E2(mm) | 1050 | 1200 | 1640 | 2100 | 2180 | ||
F(mm) | 750 | 1000 | 1250 | 1750 | 1970 | ||
G(mm) | 530 | 1700 | 1750 | 1930 | 2080 | ||
H(mm) | 530 | 1300 | 1800 | 2600 | 3050 | ||
l(mm) | 530 | 1550 | 1600 | 1780 | 1960 |
所有參數僅作參考,視物料情況,本公司擁有變更權利,并不另行通知。
